Cum suportă remorcile cu axe hidraulice KTG transportul greu?

Ce este o remorcă rezistentă și când aveți nevoie de una?

A Remorcă pentru sarcini grele este o platformă de transport remorcată sau autopropulsată concepută pentru a transporta încărcături care depășesc capacitatea remorcilor comerciale standard de marfă, definite de obicei ca sarcini utile de peste 40 de tone, cu configurații specializate care ajung la zeci de mii de tone pentru cele mai solicitante proiecte de transport industrial. Remorcile Heavy Duty sunt factorul esențial pentru construcția de infrastructură pe scară largă, execuția proiectelor de petrol și gaze, instalarea de generare a energiei electrice, operațiunile șantierului naval, înlocuirea podurilor și relocarea echipamentului minier în fiecare economie industrială majoră.

Cele trei categorii fundamentale de remorci utilizate în transportul greu sunt: ​​remorci remorcate convenționale (trase de un motor principal în punctele de cuplare fixe), remorci cu platformă hidraulică (cu axe hidraulice de suspensie controlate individual, care nivelează sarcina indiferent de suprafața drumului) și transportoare modulare autopropulsate (SPMT), care își integrează propria putere și direcția într-o platformă modulară externă care poate funcționa independent de o platformă modulară a tractorului. Fiecare tip servește diferite caracteristici de încărcare, condiții de acces la șantier și cerințe operaționale, iar alegerea incorectă dintre ele are ca rezultat fie un transport nesigur, fie o cheltuire excesivă semnificativă a capacității care nu sunt necesare pentru sarcină.

Pentru cumpărători, manageri de proiect și ingineri logistici din Orientul Mijlociu și la nivel global, înțelegerea parametrilor specifici de performanță ai remorcilor cu axă hidraulică, cum ar fi seriile KTG-3, KTG-4, KTG-5 și KTG-6, este esențială pentru specificarea corectă a echipamentelor pentru contractele de transport greu în care greutățile, sarcinile pe osii și clasificările rutiere pot fi limitate atât pe infrastructura publică, cât și pe cea privată.

Care sunt cele trei tipuri de remorci: Cadrul de clasificare pentru transportul greu

Înțelegerea care sunt cele trei tipuri de remorci în contextul transportului greu și specializat oferă cadrul esențial pentru selecția echipamentelor. Clasificarea industriei distinge remorcile în primul rând prin designul lor structural, sistemul de suspensie și dacă necesită un motor extern extern pentru propulsie.

Tip 1: Remorci convenționale pentru transport greu

Modelele convenționale de remorci pentru sarcini grele includ remorci cu platformă joasă (lowboy), remorci cu cadru treptat și remorci extensibile care sunt tractate de o unitate tractoră de mare capacitate în față. Acestea sunt cele mai utilizate platforme de transport greu la nivel global datorită costului lor mai mic în comparație cu alternativele hidraulice și autopropulsate, compatibilității cu unitățile de tractor standard și disponibilității lor dintr-o bază mare de producție globală.

Remorcile convenționale cu platformă joasă sunt disponibile în configurații de osii de la 2 la 10 linii de osie, cu sarcini utile de la 50 de tone la peste 200 de tone, în funcție de numărul de osii, distanța dintre osii și designul grinzii structurale. Sarcina maximă legală pe osie în majoritatea țărilor variază de la 8 la 13 tone pe axă pentru remorcile standard, ceea ce înseamnă că o remorcă cu 4 axe cu 4 tone pe puntea axă distribuie greutatea pe 8 puncte de osie și poate atinge o sarcină utilă totală de aproximativ 32 până la 52 de tone, în funcție de reglementările naționale. Pentru sarcini mai grele, sunt adăugate linii de osie suplimentare pentru a crește numărul de puncte de contact ale osiilor și pentru a reduce sarcina pe axă la nivelurile permise legal.

Tip 2: Remorci cu platformă hidraulică cu axe controlate individual

Remorcile cu platformă hidraulică, cunoscute și sub denumirea de remorci cu axe hidraulice sau platforme de tip SPMT atunci când sunt echipate cu direcție, dar nu cu propulsie, utilizează cilindri de suspensie acționați hidraulic individual la fiecare poziție a osiilor. Suspensia hidraulică îndeplinește două funcții critice simultan: nivelează în mod activ platforma de marfă, indiferent de neregularitățile de la suprafața drumului și permite operatorului să coboare întreaga punte pentru a facilita încărcarea și descărcarea fără echipament extern de ridicare.

Remorcile cu axe hidraulice din seria KTG (KTG-3, KTG-4, KTG-5, KTG-6) reprezintă o linie de produse concepute special în această categorie, oferind linii de 3 până la 6 axe într-un format modular standardizat care permite cuplarea mai multor unități una lângă alta sau în tandem pentru a atinge dimensiunile specifice ale platformei și axele necesare la îndemână. Această modularitate este avantajul comercial definitoriu al remorcilor cu platformă hidraulică față de paturile joase convenționale cu configurație fixă ​​pentru contractele de transport industrial grele în care încărcăturile variază semnificativ între mișcări.

Tip 3: Transportor modular autopropulsat (SPMT)

Transportorul modular autopropulsat este cea mai avansată categorie tehnologic și flexibilă din punct de vedere operațional în transportul greu. Un transportor modular autopropulsat SPMT integrează o punte hidraulică, o direcție individuală și o unitate de putere la bord (fie diesel sau electrică) într-o platformă modulară care se poate deplasa în orice direcție, se poate roti pe loc și poate traversa terenuri care ar fi inaccesibile combinațiilor tractor-remorcă. Denumirea remorcii modulare autopropulsate subliniază capacitatea remorcii de a funcționa fără un motor principal extern, ceea ce este esențial în aplicații precum transferurile de docuri uscate ale șantierului naval, întoarcerile la fabrici industriale și instalațiile de poduri în care accesul rutier pentru un tractor este imposibil.

Un transportator modular autopropulsat SPMT modern poate transporta sarcini utile de la 100 la peste 100.000 de tone atunci când mai multe module sunt sincronizate electronic și încărcate într-o configurație de rețea, ceea ce face din SPMT singura soluție de transport viabilă pentru module complete de platformă în construcția de petrol și gaze offshore, nave mari de reactoare de rafinărie și grinzi de pod în timpul instalării de grinzi de pod în timpul operațiunilor de transport în infrastructura înconjurătoare și în infrastructura urbană.

Transportor modular autopropulsat: Cum funcționează tehnologia SPMT

Transportorul modular autopropulsat combină patru sisteme de inginerie într-o singură unitate integrată: cadrul structural al punții, suspensia hidraulică și sistemul de direcție, sistemul de putere și propulsie și sistemul electronic de control și sincronizare. Fiecare sistem trebuie să funcționeze corect și în coordonare cu toate celelalte sisteme pentru ca SPMT să funcționeze în siguranță sub sarcinile extreme pe care este proiectat să le suporte.

Deck structural și arhitectură modulară

O punte de transport modulară autopropulsată spmt este construită din oțel de înaltă rezistență într-o structură de grilă care distribuie sarcina pe toate pozițiile osiilor simultan. Designul modular permite unităților SPMT individuale de lățime standard (de obicei 2,43 m per modul) să fie conectate una lângă alta pentru a crea platforme de 2,43 m, 4,86 ​​m, 7,29 m sau mai mare lățime și conectate cap la cap pentru a crea platforme de orice lungime practică. Un singur modul SPMT oferă de obicei 4 până la 8 linii de osie în direcția de deplasare, iar modulele sunt combinate pentru a se potrivi cu amprenta și greutatea sarcinii specifice.

Oțelul de structură utilizat în construcția de remorci modulare autopropulsate este de obicei oțel de înaltă capacitate, cu o limită de curgere minimă de 690 MPa (100.000 psi), oferind raportul rezistență-greutate necesar pentru a transporta sarcini maxime, menținând înălțimea punții cât mai scăzută posibil, pentru a minimiza înălțimea combinată a punții plus încărcătura pentru limitările de pod și de spațiu deasupra capului.

Sistem hidraulic de suspensie și direcție

Fiecare poziție a osiilor dintr-un transportor modular autopropulsat SPMT este echipată cu un cilindru hidraulic controlat independent care suspendă puntea deasupra osiei. Sistemul hidraulic conectează toți cilindrii la un colector comun cu supape de control individuale, permițând:

• Nivelare activă a punții: Pe măsură ce SPMT traversează terenuri denivelate, cilindrii individuali se extind sau se retrag pentru a menține puntea într-o orientare plană, protejând încărcătura sensibilă de înclinare, alunecare și încărcare structurală de suportul neuniform. Toleranța de nivel este de obicei de plus sau minus 0,5 până la 1,0 grade față de orizontală.
• Reglarea înălțimii: Puntea poate fi coborâtă la nivelul solului pentru transferul sarcinii și ridicată la înălțimea de deplasare în timpul transportului. Intervalul de deplasare pe verticală este de obicei între 300 și 600 mm, în funcție de modelul SPMT.
• Direcție la 360 de grade: Fiecare axă poate fi direcționată independent, permițând SPMT să se deplaseze în orice direcție, să se rotească pe o rază minimă și să execute direcția crab (deplasare laterală) fără a întoarce puntea. Aceasta este capacitatea care face ca SPMT să fie unic potrivit pentru amplasamentele industriale înguste.

Putere și sistem de acționare

Unitatea de putere a unui transportor modular autopropulsat SPMT este de obicei un motor diesel (sau în modelele mai noi cu propulsie electrică, o baterie sau o sursă de alimentare cu pile de combustibil) care antrenează pompele hidraulice care alimentează atât cilindrii de suspensie, cât și motoarele de tracțiune. Motoarele de acționare de la fiecare poziție a roții axului asigură propulsie și frânare, sistemul de control electronic gestionând distribuția cuplului pe toate roțile antrenate pentru a preveni alunecarea roților sub sarcinile extreme implicate.

Transportoarele modulare autopropulsate SPMT moderne ating viteze de deplasare de 1 până la 8 km/h, în funcție de greutatea încărcăturii, terenului și geometria rutei, care poate părea lentă în termeni absoluti, dar este adecvată având în vedere dimensiunea și valoarea încărcăturilor transportate. Un modul de platformă offshore de 5.000 de tone care se deplasează cu 3 km/h transportă energie cinetică echivalentă cu un tren de marfă complet încărcat la viteza liniei, iar vitezele scăzute controlate ale transportului SPMT sunt un parametru de proiectare critic pentru siguranță, mai degrabă decât o limitare a performanței.

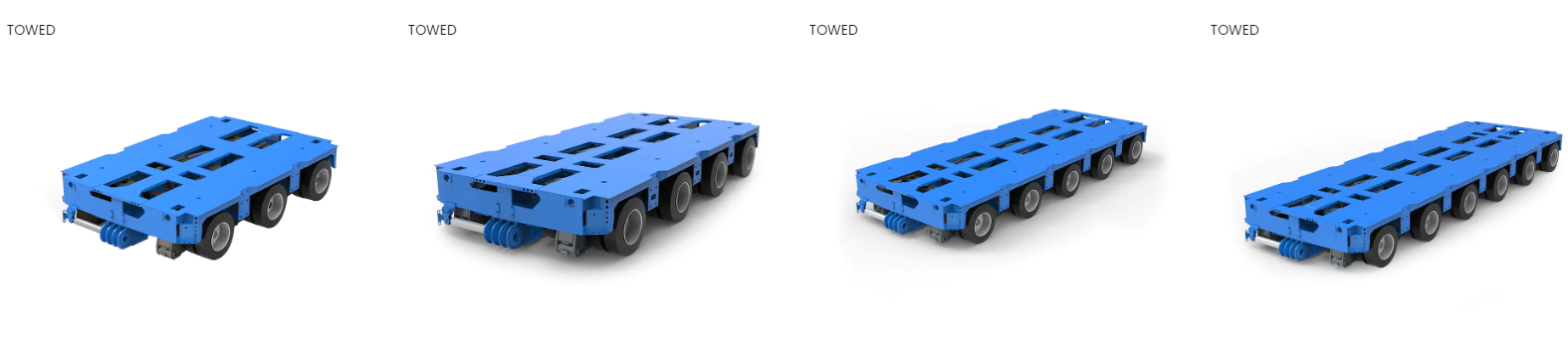

Remorci cu axă hidraulică KTG: Ghidul complet de specificații

Remorcile cu axe hidraulice din seria KTG reprezintă o familie de produse concepută pentru sectorul transporturilor industriale grele, cu patru configurații standard corespunzătoare liniilor de 3, 4, 5 și 6 osii per unitate de remorcă. Fiecare configurație KTG oferă o capacitate de încărcare utilă, lungimea punții și un profil de distribuție a sarcinii pe osie diferite, făcând seria aplicabilă unei game largi de scenarii de transport greu, de la transformatoare mari și vase sub presiune până la module de echipamente offshore și mașini portuare.

Remorcă cu axe hidraulice KTG-3 cu 3 axe: specificații și aplicații

The Remorcă cu axe hidraulice KTG-3 cu 3 axe este cea mai compactă configurație din seria KTG, oferind o platformă potrivită pentru încărcăturile care se încadrează într-o amprentă cu 3 osii și necesită suspensie hidraulică pentru protecția încărcăturii sau capacitatea de nivelare a punții pe care remorcile convenționale nu le pot oferi.

• Configurația osiilor: 3 linii de axe hidraulice, cu 2 sau 4 roți pe linie de osie, în funcție de configurație, oferind 6 până la 12 puncte de contact totale ale roților.
• Capacitate de sarcină utilă: În mod obișnuit, sarcina utilă totală a platformei este de 60 până la 90 de tone, în funcție de specificațiile anvelopei și de condițiile suprafeței drumului.
• Dimensiuni punte: Lățimea standard a punții de 2,43 până la 3,0 m, lungimea punții se potrivește cu lungimea modulului cu 3 axe.
• Cursa suspensiei hidraulice: Gama de reglare verticală de la 300 la 500 mm pentru optimizarea înălțimii de încărcare și transport.
• Cele mai bune aplicații: Transformatoare, recipiente sub presiune mici, mașini industriale, grupuri electrogene și echipamente militare de transport acolo unde încărcăturile sunt în intervalul de capacitate pe 3 osii.

Remorcă cu axe hidraulice KTG-4 cu 4 axe: specificații și aplicații

The Remorcă cu axe hidraulice KTG-4 cu 4 axe adaugă o linie de osie pe platforma KTG-3, crescând proporțional capacitatea de sarcină utilă și distribuind sarcina într-o zonă de contact mai lungă, ceea ce reduce încărcarea punctuală pe suprafețele rutiere sensibile și pe structurile de poduri.

• Configurația osiilor: 4 linii de axe hidraulice, oferind 8 până la 16 puncte de contact total ale roților.
• Capacitate de sarcină utilă: De obicei, sarcină utilă totală a platformei de 80 până la 120 de tone pentru configurațiile standard de transport rutier.
• Sarcina pe osie pe linie: Aproximativ 20 până la 30 de tone pe linie de osie, în funcție de sarcina utilă totală, în limitele permise pentru permisele de transport greu în majoritatea jurisdicțiilor din Orientul Mijlociu.
• Cele mai bune aplicații: Transformatoare de putere medie (gamă de 50 până la 100 de tone), nave petrochimice, echipamente de construcții (excavatoare mari, macarale fără braț) și mașini de manipulare portuară.
• Capacitate de cuplare: KTG-4 poate fi cuplat cu module KTG suplimentare în tandem sau unul lângă altul pentru a crea platforme mai mari pentru sarcini care depășesc capacitatea unei singure unități.

Remorcă cu axe hidraulice KTG-5 cu 5 axe: specificații și aplicații

The Remorcă cu axe hidraulice KTG-5 cu 5 axe oferă capacitatea de gamă medie a seriei KTG, oferind o creștere semnificativă a sarcinii utile față de configurația cu 4 osii, rămânând în același timp în limitele operaționale ale majorității studiilor rutelor de transport greu pentru proiecte de infrastructură și energie din Orientul Mijlociu și la nivel global.

• Configurația osiilor: 5 linii de axe hidraulice, oferind 10 până la 20 de puncte de contact ale roților.
• Capacitate de sarcină utilă: De obicei, sarcina utilă totală a platformei este de 100 până la 160 de tone.
• Greutatea totală a vehiculului: Cu motorul principal și tara remorcii, greutatea totală brută a combinației de vehicule (GCVW) ajunge la 180 până la 250 de tone, necesitând permise speciale de transport și adesea consolidarea rutei sau escorta în majoritatea jurisdicțiilor.
• Precizia nivelării punții: Controlul hidraulic menține nivelul punții în plus sau minus 0,5 grade în toate cele 5 poziții ale osiilor, protejând încărcăturile sensibile, cum ar fi transformatoarele și echipamentele industriale de precizie, împotriva daunelor structurale sau electrice induse de înclinare.
• Cele mai bune aplicații: Transformatoare mari de putere (gamă de 100 până la 150 de tone), vase de reactoare grele, grinzi de pod, componente ale modulelor offshore și relocarea echipamentului minier.

Remorcă cu axe hidraulice KTG-6 cu 6 axe: specificații și aplicații

The Remorcă cu axe hidraulice KTG-6 cu 6 axe este cea mai grea configurație cu o singură unitate din seria KTG, oferind numărul maxim de osii și sarcina utilă a gamei într-un modul de format standard. Configurația cu 6 osii este adecvată pentru cele mai grele încărcături cu o singură ridicare în intervalul de 150 până la 200 de tone care trebuie transportate pe infrastructura rutieră fără a necesita capabilități complete de transport modular autopropulsat SPMT.

• Configurația osiilor: 6 linii de axe hidraulice, oferind 12 până la 24 de puncte de contact ale roților, în funcție de configurația cu anvelopă dublă sau super single.
• Capacitate de sarcină utilă: De obicei, sarcină utilă totală a platformei de 150 până la 250 de tone pentru configurația standard.
• Gestionarea sarcinii pe osie: Configurația cu 6 osii permite sistemului hidraulic să egalizeze sarcina pe toate osiile, compensând încărcarea asimetrică a mărfii care, altfel, ar provoca supraîncărcarea individuală a osiilor în remorcile convenționale cu suspensie fixă.
• Cuplaj cu mai multe unități: Mai multe unități KTG-6 pot fi cuplate în tandem pentru a crea platforme extinse pentru sarcini foarte lungi, cum ar fi grinzi de pod, turnuri de turbine eoliene și secțiuni de conducte care depășesc 50 de metri lungime.
• Cele mai bune aplicații: Transformatoare și reactoare foarte mari de peste 150 de tone, module industriale grele, componente ale instalațiilor de petrol și gaze, logistică offshore în medii portuare și elemente mari de infrastructură civilă.

Tabel de comparație pentru seria KTG

Transportator greu din Orientul Mijlociu: cerințele pieței și condițiile de operare

The Transportator greu din Orientul Mijlociu piața are caracteristici unice determinate de amploarea programelor de dezvoltare a energiei, petrochimice și a infrastructurii din regiune. Arabia Saudită, Emiratele Arabe Unite, Qatar, Kuweit, Oman și Bahrain reprezintă, în mod colectiv, una dintre cele mai mari concentrații de cerere de transport greu de marfă pe cap de locuitor din orice regiune la nivel global, determinată de construcția de mega-proiect în desfășurare prin extinderea rafinăriei, dezvoltarea instalațiilor de GNL, modernizarea producției de energie și programele de infrastructură urbană de o scară excepțională.

Factorii care definesc cerințele de transport greu din Orientul Mijlociu

• Temperaturi ambientale extreme: Temperaturile ambientale din regiunea Golfului depășesc în mod regulat 45 de grade Celsius în lunile de vară, ceea ce afectează în mod semnificativ vâscozitatea uleiului hidraulic, acumularea de căldură în anvelope și cerințele de răcire a motorului pentru operațiunile de transport greu din Orientul Mijlociu. Sistemele hidraulice destinate transportului greu din Orientul Mijlociu trebuie să fie specificate cu uleiuri hidraulice sintetice de înaltă temperatură și sisteme de răcire supradimensionate care să mențină vâscozitatea de funcționare în limitele specificațiilor la 45 până la 50 de grade în condiții ambientale. Uleiurile hidraulice standard, clasificate pentru temperaturile ambiante europene, se vor dilua dincolo de intervalul lor de viscozitate efectivă în condițiile de vârf de vară din Golf, cauzând o presiune hidraulică redusă și o pierdere potențial catastrofală a controlului sarcinii.
• Protecție la pătrunderea nisipului și a prafului: Particulele de nisip suflate de vânt în mediile deșertice din Golf sunt extrem de fine și abrazive, pătrund în rulmenții neetanșați, conexiunile hidraulice și sistemele electrice la rate care nu ar fi întâlnite în operațiunile cu climă temperată. Specificațiile Transporterului pentru sarcini grele din Orientul Mijlociu trebuie să includă carcase electrice cu grad de IP65 sau mai mare, conexiuni hidraulice etanșe și rulmenți etanși fără întreținere la toate punctele de pivotare ale osiilor. Aranjamentele convenționale de rulmenți neprotejate necesită intervale frecvente de înlocuire măsurate în luni și nu în ani în mediile din Golful cu mult praf.
• Variația calității drumului: Rutele de transport greu din Orientul Mijlociu variază de la autostrăzi premium cu mai multe benzi, cu o calitate excelentă a pavajului, până la drumuri de acces industrial neasfaltate, standuri terminale portuare și secțiuni de cale deșert care conectează șantierele de construcții la cel mai apropiat drum public. Suspensia hidraulică a remorcilor din seria KTG și a platformelor SPMT este deosebit de valoroasă în acest mediu de operare, deoarece compensează activ neregulile de suprafață care ar crea sarcini dinamice periculoase pe remorcile convenționale cu suspensie fixă.
• Cerere mare de transport cu un singur ascensor: Sectorul de petrol și gaze din Orientul Mijlociu generează o cerere constantă pentru transportul celor mai mari mărfuri grele din lume: structuri de jachete offshore, module FPSO, vase de reactoare de rafinărie care depășesc 500 de tone și echipamente de generare a energiei, inclusiv turbine cu gaz mari și transformatoare asociate acestora. Această cerere determină selecția configurațiilor KTG-6 de format mare și a platformelor SPMT pentru proiectele în care ascensoarele individuale depășesc 200 de tone.
• Logistica de la port la amplasament: Multe mărfuri grele care sosesc în Orientul Mijlociu vin prin porturi importante, inclusiv Jebel Ali (EAU), Portul King Abdul Aziz din Dammam (Arabia Saudită), Portul Sohar (Oman) și Portul Hamad (Qatar). Lanțul logistic de transport greu de la descărcarea portului până la locul proiectului implică adesea atât operațiuni SPMT în mediul portuar (unde accesul rutier este restrâns), cât și transport rutier convențional cu remorci cu platformă KTG pentru porțiunea de drum a călătoriei.

Semiremorcă din Orientul Mijlociu: coloana vertebrală standard a transportului comercial

Piața de semiremorci din Orientul Mijlociu cuprinde întreaga gamă de semiremorci comerciale standard pentru transport de marfă, de la platforme standard și vehicule cu cortină până la platforme joase specializate și unități cu temperatură controlată care formează coloana vertebrală a infrastructurii logistice regionale. Deși nu este clasificat ca echipament de remorcă pentru sarcini grele, segmentul de semiremorci din Orientul Mijlociu este legat operațional de transportul greu, deoarece semiremorcile standard se ocupă adesea de prepoziționarea componentelor, accesoriilor și echipamentelor de sprijin pentru proiecte mari de transport greu.

Reglementările armonizate pentru vehicule și transport ale Consiliului de Cooperare al Golfului (GCC) stabilesc greutățile maxime admisibile ale combinației de vehicule (GCVW) la 65 de tone pentru configurațiile standard permise în majoritatea statelor membre, fiind necesare permise speciale pentru orice combinație care depășește această limită. Acest prag este granița comercială dintre operațiunile standard de semiremorci din Orientul Mijlociu și operațiunile de transport greu care necesită echipamente specializate KTG sau SPMT și analiza tehnică corespunzătoare, studiile de rută și cererile de autorizare.

Remorcă hidraulică SPMT vs KTG: alegerea echipamentului potrivit pentru proiectul dvs

Decizia între un transportor modular autopropulsat SPMT și o remorcă cu axă hidraulică KTG pentru o sarcină specifică de transport greu implică evaluarea a cinci factori cheie ai proiectului: accesul rutier disponibil și constrângerile rutei, greutatea și geometria încărcăturii, cerințele de intrare și poziționare în șantier, distanța de transport și bugetul total al proiectului, inclusiv costurile de mobilizare.

Când să alegeți un transportator modular autopropulsat SPMT

• Acces restrâns la locații unde combinațiile tractor-remorcă nu pot manevra: Unitățile SPMT pot vira, roti sarcinile pe loc și pot trece prin spații libere pe care combinațiile convenționale de remorcă-motor nu le pot naviga. Încărcarea docului uscat al șantierului naval, poziționarea modulelor pe partea superioară în larg și amplasarea echipamentelor în instalații industriale active din punct de vedere operațional necesită de obicei capacitatea SPMT.
• Încărcături peste 500 de tone cu o singură ridicare: În timp ce remorcile KTG cuplate în configurații mari pot suporta teoretic sarcini brute foarte mari, gestionarea operațională a aranjamentelor KTG cu mai multe unități foarte mari cu un singur motor devine practic complexă peste aproximativ 500 de tone. Peste această greutate, platformele SPMT cu propulsie integrată la fiecare poziție a modulului oferă un management mai controlabil al sarcinii și o capacitate de poziționare mai precisă.
• Transfer între structuri plutitoare și fixe (încărcare/încărcare): Capacitatea de autonivelare a suspensiei hidraulice SPMT, combinată cu autopropulsia, face din SPMT instrumentul standard pentru operațiunile de încărcare și descărcare între nave și structurile de pe chei, unde variația mareelor și mișcarea navei necesită o reglare continuă a înălțimii punții în timpul procesului de transfer.

Când să alegeți o remorcă cu axă hidraulică KTG

• Transport rutier pe distanțe de peste 5 km: Transportoarele modulare autopropulsate SPMT călătoresc cu o viteză de la 1 la 8 km/h și nu sunt potrivite pentru deplasări pe drumuri pe distanțe lungi. Remorcile cu axă hidraulică KTG trase de un motor principal pot călători la viteze de drum adecvate pentru condițiile de autorizare, de obicei 15 până la 40 km/h pentru mișcări grele de transport, făcându-le alegerea corectă pentru transportul între porturi, terminale feroviare și site-uri de proiect pe distanțe rutiere semnificative.
• Încărcături de la 60 la 250 de tone care necesită transport rutier: Seria KTG-3 până la KTG-6 acoperă gama de 60 până la 250 de tone cu o singură unitate cu suspensie hidraulică adecvată și capacitate de expansiune modulară, la un cost de mobilizare a echipamentului semnificativ mai mic decât platformele SPMT pentru aplicații de transport rutier în acest interval de greutate.
• Proiecte cu frecvență mare de transport și greutate moderată într-o singură mișcare: Pentru transportul recurent al echipamentelor industriale cu 80 până la 150 de tone pe mutare (cum ar fi mișcările regulate de întoarcere a fabricii, relocarea echipamentului minier sau înlocuirea recurentă a transformatorului de putere), o remorcă KTG-4 sau KTG-5 oferă cea mai rentabilă soluție, deoarece costul său zilnic de operare mai mic în comparație cu închirierea SPMT se amortizează mai favorabil față de mutările multiple.

SPMT vs KTG: compararea criteriilor de decizie

Studiu de traseu, permise și inginerie structurală pentru transportul cu remorcă pentru sarcini grele

Fiecare mișcare grea de transport care implică a Remorcă pentru sarcini grele peste limitele legale de greutate brută a vehiculelor necesită un proces structurat de inginerie pre-transport care să acopere studiul rutei, cererile de permise și, în unele cazuri, consolidarea temporară a podurilor, canalelor și suprafețelor drumurilor de-a lungul traseului propus. Acest proces nu este o taxă birocratică generală, ci o cerință autentică de gestionare a siguranței și a răspunderii: un pod supraîncărcat care se defectează sub o sarcină de 200 de tone are consecințe pe care nicio poliță de asigurare de transport nu le acoperă în totalitate.

Cerințe pentru studiul rutei pentru transportul KTG și SPMT

Un studiu de rută pentru transportul de marfă grea folosind echipamente KTG sau SPMT trebuie să documenteze și să evalueze:

• Capacitate pod: Fiecare pod de pe traseul propus trebuie evaluat pentru compatibilitatea cu greutatea totală a vehiculului propusă și configurația sarcinii pe osie. Desenele de proiectare originale, rapoartele actuale de inspecție a stării structurale și istoricul de încărcare a traficului sunt intrări necesare. Pentru rutele din Orientul Mijlociu, multe poduri au fost proiectate inițial conform standardelor europene sau americane de încărcare a autostrăzilor din anii 1970 și 1980, iar capacitatea lor reală rămasă în configurații specifice de vehicule grele necesită o analiză de inginerie structurală independentă.
• Spațiu liber deasupra capului: Toate obstacolele aeriene, inclusiv liniile electrice, cablurile de telecomunicații, podurile și podurile de semnalizare trebuie să fie identificate și distanța lor liberă verificată în raport cu înălțimea de transport a mărfii plus puntea remorcii. Pentru transformatoare și vasele reactoare cu înălțimi de peste 5 metri pe punte, liniile electrice aeriene la 11 kV și 33 kV pot necesita deconectare temporară și ridicare fizică înainte ca mișcarea de transport să poată continua.
• Lățimea drumului și raza de viraj: Traseul curățat al unei combinații de remorcă Heavy Duty în timpul virajului trebuie calculat și verificat fizic ca se potrivește cu lățimea disponibilă a drumului, în special la intersecții, sens giratoriu și curbe de drum. Combinațiile de remorcă KTG cu direcție hidraulică din spate (obișnuită la configurațiile KTG-5 și KTG-6) reduc traseul de curățare prin direcția grupurilor de osii din spate în direcția opusă motorului principal în timpul virajelor.
• Starea pavajului și capacitatea portantă: Suprafețele rutiere moi sau deteriorate pot necesita piste de rulare temporare din tablă de oțel, îmbunătățirea terenului sau abaterea traseului pentru a evita deteriorarea permanentă a pavajului și pentru a preveni pierderea stabilității vehiculului pe teren moale. Acest lucru este deosebit de relevant pentru drumurile de acces la locații din Orientul Mijlociu prin teren deșert recent gradat.

Întrebări frecvente

1. Ce este o remorcă grea și cum diferă de o remorcă comercială standard?

O remorcă pentru sarcini grele este o platformă de transport concepută special pentru încărcături care depășesc capacitatea de încărcare utilă a remorcilor comerciale standard de marfă, de obicei peste 40 de tone de sarcină utilă, cu sisteme structurale, suspensii și de direcție specializate pentru transportul în siguranță a mărfurilor supradimensionate, supraponderale sau sensibile din punct de vedere structural. Remorcile comerciale standard (plate, draperii, unități frigorifice) sunt proiectate pentru încărcături de până la 24 până la 28 de tone de sarcină utilă în majoritatea piețelor, utilizează arc cu lamelă convențional sau suspensie pneumatică și se conectează la unități de tractor cu a cincea roată standard. Remorcile Heavy Duty folosesc structuri de oțel de rezistență mai mare, suspensii hidraulice, configurații cu mai multe osii pentru distribuirea sarcinii și adesea necesită permise speciale pentru fiecare mișcare de transport peste limitele legale de greutate.

2. Care sunt cele trei tipuri de remorci folosite la transportul greu?

Cele trei tipuri de remorci pentru transport greu sunt: remorci convenționale de transport greu (paturi joase, cadre cu trepte și extensibile trase de un motor principal în punctele de cuplare fixe), remorci cu platformă hidraulică (cu axe de suspensie hidraulice controlate individual, inclusiv KTG-3, KTG-4, KTG-5 și KTG-6), și autopropulsoare (seria SPMT) și autopropulsoare (seria SPMT) și nivelare hidraulică fără a necesita un motor principal extern. Fiecare tip abordează diferite combinații de greutate a încărcăturii utile, distanță de transport, constrângeri de acces la șantier și cerințe de precizie a poziționării.

3. Cum funcționează un transportor modular autopropulsat?

Un transportor modular autopropulsat spmt funcționează prin integrarea cilindrilor de suspensie hidraulic controlați în mod independent la fiecare poziție a axei (care nivelează puntea și transferă sarcina în mod uniform indiferent de teren), motoare hidraulice individuale de tracțiune care asigură propulsie și frânare, direcție la 360 de grade la fiecare grup de osii, permițând o mișcare electronică și sincronizare în orice direcție de axe și care coordonează o mișcare hidraulică în orice direcție. funcții pe mai multe module cuplate. Rezultatul este o platformă care poate transporta încărcături extrem de grele cu precizie milimetrică de poziționare, protejând în același timp încărcătura sensibilă împotriva înclinării sau a șocurilor pe tot parcursul mișcării de transport.

4. Ce face ca operațiunile de transporturi grele din Orientul Mijlociu să fie diferite de transporturile grele din Europa sau America de Nord?

Operațiunile de transport greu din Orientul Mijlociu diferă de transporturile grele în climă temperată în principal prin cerințele lor extreme de temperatură ambientală (până la 50 de grade Celsius, care necesită uleiuri hidraulice de temperatură ridicată și sisteme de răcire extinse), cerințele de protecție la pătrunderea nisipului și a prafului (IP65 sau mai mare pentru toate componentele electrice și hidraulice), greutatea excepțională a conductelor de marfă și sectorul energetic al proiectelor individuale. combinație frecventă de operațiuni SPMT în port și transport rutier de remorcă KTG în cadrul unui singur lanț logistic de proiect. Echipamentele care nu sunt configurate în mod special pentru condițiile din Golf vor suferi defecțiuni premature la sistemele hidraulice, electrice și mecanice atunci când sunt operate în condiții de vârf de vară din Orientul Mijlociu.

5. Care este sarcina utilă maximă a unei remorci cu axă hidraulică KTG-6?

Remorca cu axe hidraulice KTG-6 cu 6 axe oferă o sarcină utilă maximă tipică de 150 până la 250 de tone în configurația standard cu o singură unitate, în funcție de specificațiile anvelopei, capacitatea portantă a suprafeței drumului și reglementările naționale sau regionale aplicabile privind sarcina pe osie. Când mai multe unități KTG-6 sunt cuplate în tandem, sarcina utilă totală crește proporțional cu numărul de unități combinate. Pentru sarcini care depășesc 500 de tone, o configurație de transport modular autopropulsat SPMT este de obicei mai potrivită atât din motive de capacitate, cât și din motive operaționale, în special atunci când este necesară o poziționare precisă la destinație.

6. Am nevoie de o autorizație specială pentru a exploata o remorcă cu axă hidraulică KTG?

Da, în aproape toate jurisdicțiile din întreaga lume, orice combinație de vehicule care depășește greutatea maximă legală standard a vehiculului (de obicei, 40 până la 65 de tone, în funcție de țară) necesită un permis special de transport înainte de a circula pe drumurile publice. Pentru remorcile KTG cu orice configurație de osie peste KTG-3 care transportă sarcini substanțiale, vor fi necesare permise pe majoritatea piețelor. Procesul de autorizare necesită de obicei prezentarea specificațiilor vehiculului, documentația de inspecție a rutei, rapoarte de evaluare a podurilor și un program de transport propus, cu aprobarea din partea autorității relevante de autostradă și de transport înainte de începerea mișcării. În jurisdicțiile din Orientul Mijlociu, permisele sunt eliberate de Ministerul Transporturilor din fiecare țară respectivă.

7. Se poate folosi o remorcă hidraulică KTG în locul unui SPMT pentru toate lucrările de transport greu?

Nu, remorcile cu axe hidraulice KTG nu pot înlocui transportoarele modulare autopropulsate SPMT pentru toate aplicațiile de transport greu. Principalele limitări ale remorcilor KTG în comparație cu SPMT sunt necesitatea unui motor extern pentru propulsie (care limitează accesul în locuri închise), anvelopa lor convențională de direcție a remorcii (care împiedică direcția crabului și rotația la locul lor) și sarcina lor practică maximă mai mică pentru mișcările cu o singură ridicare peste aproximativ 500 de tone. SPMT este necesar în mod special pentru operațiunile de încărcare și descărcare în porturi, poziționarea unui site industrial închis și orice aplicație în care platforma de transport trebuie să manevreze în direcții sau prin degajări imposibile pentru o combinație tractor-remorcă.

8. Care este diferența dintre un transportor modular autopropulsat și o remorcă modulară autopropulsată?

Termenii transportor modular autopropulsat și remorcă modulară autopropulsată se referă ambele la aceeași clasă de echipamente: o platformă hidraulică modulară cu propulsie integrată care poate funcționa fără un motor extern extern. Termenul de remorcă modulară autopropulsată (SPMT) subliniază natura modulară a platformei și compatibilitatea acesteia cu convențiile standard de cuplare și configurație a remorcii, în timp ce transportorul modular autopropulsat subliniază capacitatea completă de transport a platformei, inclusiv sistemele sale de propulsie și control. În utilizarea comercială și tehnică, cei doi termeni sunt în mare măsură interschimbabili, iar acronimul SPMT este utilizat în mod constant pentru ambii.

9. Cum se compară KTG-5 cu KTG-6 pentru transportul transformatoarelor în Orientul Mijlociu?

Pentru transportul transformatoarelor de putere în Orientul Mijlociu, alegerea între remorca cu axe hidraulice KTG-5 cu 5 axe și remorca cu axe hidraulice KTG-6 cu 6 axe depinde de greutatea transformatorului și de limitele de sarcină pe osie aplicabile rutei de transport specifice. Transformatoarele din intervalul de la 100 la 150 de tone sunt de obicei în limitele capacității KTG-5, în timp ce transformatoarele de peste 150 de tone necesită capacitate KTG-6 sau configurații cuplate în tandem. Pentru cele mai comune greutăți mari ale transformatoarelor de rețea din proiectele de infrastructură energetică din Orientul Mijlociu, care variază de la 100 la 250 de tone, KTG-5 acoperă unitățile mai ușoare, iar KTG-6 se ocupă de cele mai grele unități, făcând ambele părți esențiale ale unei flote complete de transportoare grele din Orientul Mijlociu pentru logistica sectorului energetic.

10. Ce oțel de structură este folosit în remorci pentru sarcini grele și de ce contează?

Remorcile Heavy Duty, inclusiv seria KTG și platformele SPMT, utilizează oțel structural de înaltă rezistență, cu limite de curgere minime, de obicei, variind de la 460 MPa la 690 MPa (comparativ cu 235 MPa până la 355 MPa pentru oțel structural standard în remorcile convenționale). Acest oțel de înaltă rezistență permite structurii remorcii să suporte sarcini extreme cu o grosime a punții și o greutate totală care menține greutatea proprie a remorcii cât mai scăzută posibil, maximizând sarcina utilă netă pe care remorca o poate transporta în limitele oricărei limite date de greutate brută a vehiculului. Pentru operațiunile din Orientul Mijlociu, specificațiile de oțel trebuie să ia în considerare și temperaturile ridicate de funcționare, în care oțelul structural standard poate înregistra scăderi ușoare ale limitei de curgere la temperaturi susținute de peste 100 de grade Celsius, care pot apărea în medii deșertice cu mediu ambiental ridicat, atunci când puntea din oțel este expusă la radiații solare directe fără încărcătură sau umbrire deasupra acesteia..
